超聲波線束焊接機焊接線束拉力標準與撕裂標準
無錫恒聲特超聲波焊接設備有限公司作為一家擁有自主產權生產與銷售一體的公司，我司從事超聲波線束焊接設備的研發、生產、銷售有10來年的時間，結合客戶的要求，以及拉力扯試，分項不同截面積線束，在根據汽車線束的要求，總結出超聲波焊接直拉力與撕裂力的基本要求，希望能夠給線束生產加工廠家參考。

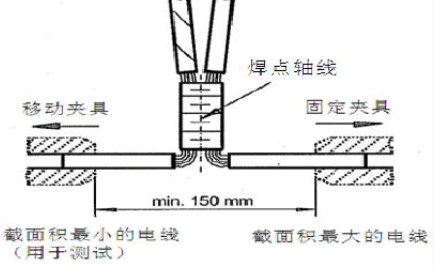

撕裂力圖展示

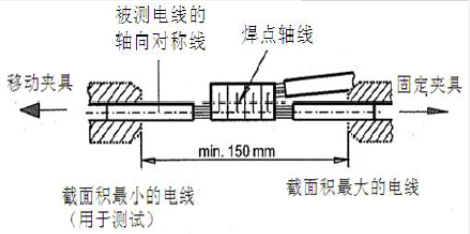

直拉力圖展示
DIN線束直拉力/撕裂力標準
| 線束截面積（mm2） | 0.35 | 0.50 | 0.60 | 0.75 | 0.80 | 1 | 1.4 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 10 |
| 直拉力（N） | 60 | 80 | 85 | 120 | 125 | 160 | 180 | 200 | 245 | 25 | 343 | 350 | 392 | 500 | 550 | 800 |
| 撕裂力（N） | 12 | 15 | 20 | 24 | 27 | 35 | 40 | 45 | 60 | 70 | 80 | 100 | 115 | 130 | 140 | 165 |
SAE線束直拉力/撕裂力標準
| 線束截面積（mm2） | 0.13 | 0.22 | 0.35退火 | 0.35硬線 | 0.5 | 0.75 | 0.8 | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
| 直拉力（N） | 50 | 35 | 55 | 70 | 80 | 115 | 120 | 170 | 195 | 225 | 275 | 312 | 350 | 375 | 400 | 435 | 500 | 600 |
| 撕裂力（N） | 3 | 5 | 12 | 12 | 15 | 21 | 23 | 35 | 37 | 40 | 45 | 57 | 70 | 85 | 100 | 110 | 130 | 165 |
JIS線束直拉力/撕裂力標準
| 線束截面積（mm2） | 0.3 | 0.5 | 0.75 | 0.85 | 1.3 | 1.3 | 2 | 3 | 5 | 8 | 10 |
| 直拉力（N） | 60 | 80 | 120 | 135 | 200 | 210 | 275 | 350 | 400 | 500 | 600 |
| 撕裂力（N） | 12 | 15 | 24 | 30 | 38 | 40 | 45 | 70 | 100 | 130 | 165 |
一些線束加工廠家，超聲波焊接線束不單單有撕裂力與直拉力的要求，還有鏡像的要求，我們這里可以直接為朋友們做拉力與撕裂力測試，要求的高的朋友們，可以寄樣過來，我們給您做樣，您來做測試。
